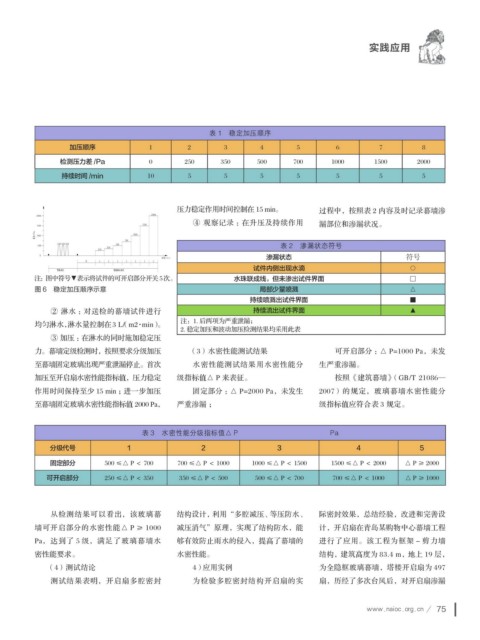

Page 81 - 《中国民族建筑》2020新春特刊

表 1 稳定加压顺序

加压顺序 1 2 3 4 5 6 7 8

检测压力差 /Pa 0 250 350 500 700 1000 1500 2000

持续时间 /min 10 5 5 5 5 5 5 5

压力稳定作用时间控制在 15 min。 过程中，按照表 2 内容及时记录幕墙渗

④ 观察记录 ：在升压及持续作用 漏部位和渗漏状况。

表 2 渗漏状态符号

渗漏状态 符号

试件内侧出现水滴 ○

注：图中符号▼表示将试件的可开启部分开关 5 次。 水珠联成线，但未渗出试件界面 □

图 6 稳定加压顺序示意 局部少量喷溅 △

持续喷溅出试件界面 ■

② 淋水 ：对送检的幕墙试件进行 持续流出试件界面 ▲

注：1. 后两项为严重泄漏；

均匀淋水，淋水量控制在 3 L/（m2·min）。

2. 稳定加压和波动加压检测结果均采用此表

③ 加压 ：在淋水的同时施加稳定压

力。幕墙定级检测时，按照要求分级加压 （3）水密性能测试结果 可开启部分 ：△ P=1000 Pa，未发

至幕墙固定玻璃出现严重泄漏停止。首次 水密性能测试结果用水密性能分 生严重渗漏。

加压至开启扇水密性能指标值，压力稳定 级指标值△ P 来表征。 按照《建筑幕墙》（GB/T 21086—

作用时间保持至少 15 min ；进一步加压 固定部分 ：△ P=2000 Pa，未发生 2007）的规定，玻璃幕墙水密性能分

至幕墙固定玻璃水密性能指标值 2000 Pa， 严重渗漏 ； 级指标值应符合表 3 规定。

表 3 水密性能分级指标值△ P Pa

分级代号 1 2 3 4 5

固定部分 500 ≤△ P ＜ 700 700 ≤△ P ＜ 1000 1000 ≤△ P ＜ 1500 1500 ≤△ P ＜ 2000 △ P ≥ 2000

可开启部分 250 ≤△ P ＜ 350 350 ≤△ P ＜ 500 500 ≤△ P ＜ 700 700 ≤△ P ＜ 1000 △ P ≥ 1000

从检测结果可以看出，该玻璃幕 结构设计，利用“多腔减压、等压防水、 际密封效果，总结经验，改进和完善设

墙可开启部分的水密性能△ P ≥ 1000 减压消气”原理，实现了结构防水，能 计，开启扇在青岛某购物中心幕墙工程

Pa，达到了 5 级，满足了玻璃幕墙水 够有效防止雨水的侵入，提高了幕墙的 进行了应用。该工程为框架 - 剪力墙

密性能要求。 水密性能。 结构，建筑高度为 83.4 m，地上 19 层，

（4）测试结论 4） 应用实例 为全隐框玻璃幕墙，塔楼开启扇为 497

测试结果表明，开启扇多腔密封 为检验多腔密封结构开启扇的实 扇，历经了多次台风后，对开启扇渗漏

www.naioc.org.cn ／ 75
