筑玻璃幕墙开启部分出现了严重渗漏， 等压腔外侧设置减压腔，将等压腔前的

影响了幕墙的正常使用。 环境与室外环境分隔，降低阵风对减压

腔的影响，可有效平衡等压腔内外压

3 玻璃幕墙开启扇密封结构优 力，降低雨水进入等压腔的概率。

化设计 （2）在等压腔后设置第 2 道减压

腔，再次减压。等压腔内的少量雨水，

由于无法消除缝隙和阻挡雨水对 即使进入到第 2 道减压腔，由于失去压

开启部分的冲刷，通过降低压力差来阻 力，也难以进入室内。幕墙开启扇采用

止雨水的侵入是唯一有效的措施。 多道密封隔离带设计方式 [4] ，能有效提

1）设计原理 高其水密性能，实现玻璃幕墙的正常使

（1）降低等压腔前的空气压力， 用功能。

（b）竖剖

平衡等压腔内外压力，有利于等压腔的 2）多腔密封结构设计

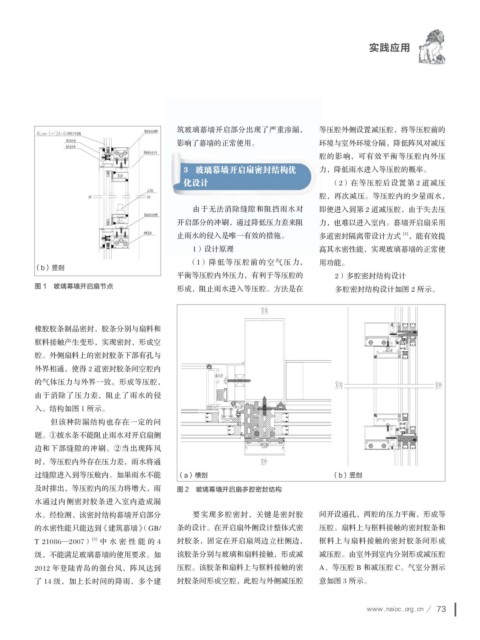

图 1 玻璃幕墙开启扇节点 形成，阻止雨水进入等压腔。方法是在 多腔密封结构设计如图 2 所示。

橡胶胶条制品密封，胶条分别与扇料和

框料接触产生变形，实现密封，形成空

腔。外侧扇料上的密封胶条下部有孔与

外界相通，使得 2 道密封胶条间空腔内

的气体压力与外界一致，形成等压腔，

由于消除了压力差，阻止了雨水的侵

入。结构如图 1 所示。

但该种防漏结构也存在一定的问

题。①披水条不能阻止雨水对开启扇侧

边和下部缝隙的冲刷。②当出现阵风

时，等压腔内外存在压力差，雨水将通

过缝隙进入到等压舱内。如果雨水不能 （a）横剖 （b）竖剖

及时排出，等压腔内的压力将增大，雨 图 2 玻璃幕墙开启扇多腔密封结构

水通过内侧密封胶条进入室内造成漏

水。经检测，该密封结构幕墙开启部分 要实现多腔密封，关键是密封胶 间开设通孔，两腔的压力平衡，形成等

的水密性能只能达到《建筑幕墙》（GB/ 条的设计。在开启扇外侧设计整体式密 压腔。扇料上与框料接触的密封胶条和

T 21086—2007） [3] 中水 密性 能的 4 封胶条，固定在开启扇周边立柱侧边， 框料上与扇料接触的密封胶条间形成

级，不能满足玻璃幕墙的使用要求。如 该胶条分别与玻璃和扇料接触，形成减 减压腔。由室外到室内分别形成减压腔

2012 年登陆青岛的强台风，阵风达到 压腔。该胶条和扇料上与框料接触的密 A、等压腔 B 和减压腔 C。气室分割示

了 14 级，加上长时间的降雨，多个建 封胶条间形成空腔，此腔与外侧减压腔 意如图 3 所示。
